服务器推送技术与websocket协议

前言

websocket 作为现代浏览器的长连接标准，可以很好的解决浏览器与服务器实时通讯的问题，那么在 websocket 出现之前是怎么解决这个问题的呢？首先来回顾一下在此之前浏览器和服务器的”长连接”之路。

回顾

在 websocket 协议出来之前，主要是有三种方向去实现类似 websocket 的功能的。

Flash

flash 支持 socket 通讯功能，基于 flash 可以很简单的实现与服务器建立通讯。

优点：开发简单、兼容性高
缺点：需要浏览器启用 flash 功能，并且逐渐被浏览器淘汰

AJAX Polling

浏览器使用 ajax 去轮询服务器，服务器有内容就返回，轮询也分为短轮询和长轮询。

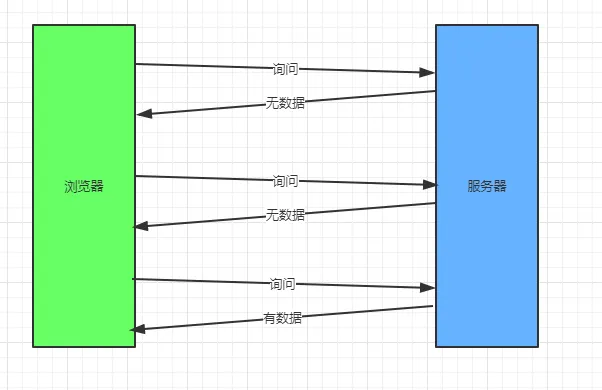

短轮询

短轮询即浏览器通过 ajax 按照一定时间的间隔去请求服务器，服务器会立即响应，不管有没有可用数据。

流程图：
优点：短链接、服务器处理方便。
缺点：实时性低、很多无效请求、性能开销大

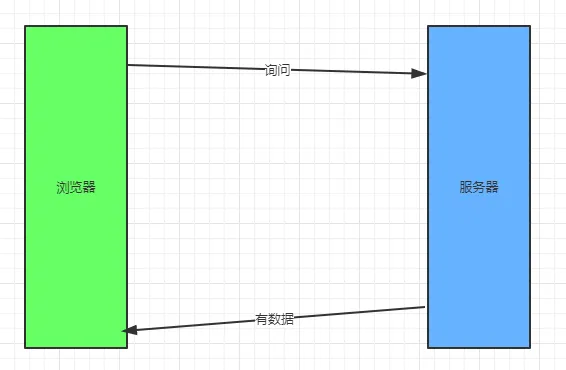

长轮询

长短轮询则是浏览器通过 ajax 与服务器建立连接，服务器在没有数据返回时一直阻塞着，直到有数据之后才返回响应。

流程图：
优点：实时性高
缺点：每个连接只能返回一次数据

COMET

comet 也是常用的一种服务器推送技术，主要的原理是通过HTTP Chunked响应，将消息源源不断的推送给浏览器，通常情况下服务器返回的响应内容都是定长的，会使用Content-Length来指定响应报文的长度，而Chunked编码的响应则是通过一种特殊的编码，只要浏览器没有遇到结束标识，就会边解析边执行对应的响应内容。

chunked 编码报文示例:

HTTP/1.1 200 OK
Content-Type: text/html
Date: Thu, 08 Aug 2019 02:50:06 GMT
Transfer-Encoding: chunked

11
callback('data1')
11
callback('data2')
0

报文格式为：

<length>\r\n
<chunk data>\r\n
<length>\r\n
<chunk data>\r\n
...
0\r\n

由 16 进制的数字来标识一个chunk data数据的长度，在读取到0\r\n时结束，通过一直读取chunk data来执行 js 代码，从而向客户端推送数据。

go 语言实现：

func main() {
  http.HandleFunc("/push", func(w http.ResponseWriter, r *http.Request) {
    w.Header().Set("Content-Type", "text/html")
    flusher := w.(http.Flusher)
    w.Write([]byte("<script>console.log('data1')</script>"))
    flusher.Flush()
    // 延迟一秒，以便观察浏览器的边解析边执行
    time.Sleep(time.Second)
    w.Write([]byte("<script>console.log('data2')</script>"))
    flusher.Flush()
  })
  log.Fatal(http.ListenAndServe(":8080", nil))
}

通过 iframe 实现

iframe 实现是通过隐藏一个<iframe>，通过iframe连接到服务器，服务器响应带有<script>标签的内容，通过动态执行 js 代码从而实现服务器推送数据。

前端示例：

<!doctype html>
<html>
<iframe style="visibility: hidden;" src="/push">
</html>

优点：兼容性高、实时性高、支持多次推送
缺点：一些浏览器会一直处于加载状态

通过 ajax 实现

ajax 实现是通过onreadystatechange回调，每次读取到一个chunk data时，都会执行一次readyState=3为的回调，通过这个机制也可以实现服务器推送数据。

前端示例：

<!DOCTYPE html>
<html>
  <script>
    var xhr = new XMLHttpRequest();
    xhr.open("GET", "/push", true);
    var received = 0;
    xhr.onreadystatechange = function() {
      if (xhr.readyState == 3) {
        // 由于取responseText会把之前的响应一起拿到，所以要进行切分处理
        var response = xhr.responseText.substring(received);
        received += response.length;
        console.log(response);
      }
    };
    xhr.send();
  </script>
</html>

优点：实时性高、支持多次推送、浏览器不会处于加载状态
缺点：兼容性低，一些浏览器不支持 readyState=3 回调

Websocket

Websocket 是一种与 HTTP 不同的协议，两者都位与 OSI 模型的应用层， IETF 标准为RFC 6455。

WebSocket 是 HTML5 提供的一种在单个 TCP 连接上进行全双工通讯的协议。浏览器和服务器只需要做一个 HTTP 握手的动作，然后浏览器和服务器之间就形成了一条快速通道。两者之间就直接可以数据互相传送。

Websocket 和之前的方案最大的区别是，它是可以支持双向通讯的。而之前的技术实现上如果客户端需要发送一个新的请求，就需要创建一个新的连接。

示例：

浏览器浏览器上使用 Websocket 非常简单，下面看一段示例代码：

var ws = new WebSocket("wss://echo.websocket.org");

// 连接成功
ws.onopen = function(evt) {
  console.log("Connection open ...");
  // 发送数据
  ws.send("Hello WebSockets!");
};

// 接收数据
ws.onmessage = function(evt) {
  console.log("Received Message: " + evt.data);
  ws.close();
};

// 连接关闭
ws.onclose = function(evt) {
  console.log("Connection closed.");
};

服务器

现在基本上所有的服务器开发语言都有对 websocket 的支持，下面来看一段 go 编写的 websocket 服务器的示例代码，使用的是github.com/gorilla/websocket库：

var upgrader = websocket.Upgrader{
  CheckOrigin: func(r *http.Request) bool {
    return true
  },
}

http.HandleFunc("/ws", func (w http.ResponseWriter, r *http.Request){
    // websocket握手处理
  conn, err := upgrader.Upgrade(w, r, nil)
  if err != nil {
    log.Error(err)
    return
  }
  defer conn.Close()
    // 发送数据
    conn.WriteMessage(websocket.TextMessage,[]byte("hello"))
    // 接收数据
  for {
    mt, b, err := conn.ReadMessage()
    if err != nil {
      return
    }
    if mt == websocket.TextMessage {
      log.Printf("Received Message: %s\n",string(b))
    }
  }
})
log.Fatal(http.ListenAndServe(":8080", nil))

实现原理

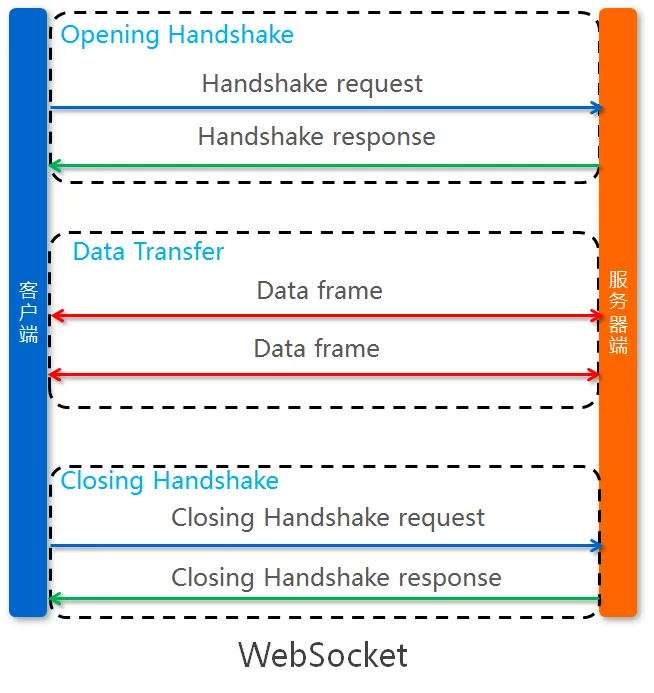

流程图：

握手

通过上面流程图可以看到，在建立 Websocket 连接时首先需要客户端和服务器需要完成一次握手，握手请求是使用 HTTP 协议，下面看一个例子：

Handshake request

GET ws://localhost:8800/ HTTP/1.1
Host: localhost
Connection: Upgrade
Upgrade: websocket
Origin: http://www.websocket-test.com
Sec-WebSocket-Version: 13
Sec-WebSocket-Key: GbHJKViBFhiUi4yT7CK3gA==

请求详解：

GET 请求的地址是以 ws://开头的地址。
请求头 Connection: Upgrade 表示这个连接需要升级。
请求头 Upgrade: websocket 表示升级到 websocket 协议。
请求头 Sec-WebSocket-Key 是用于标识这个连接，在服务器响应时需要通过这个 key 来做对应匹配，以防止恶意的连接，或者无意的连接。
请求头 Sec-WebSocket-Version 指定了客户端 WebSocket 的协议版本。

Handshake response

HTTP/1.1 101 Switching Protocols
Upgrade: websocket
Connection: Upgrade
Sec-WebSocket-Accept: BcfEmZdVyUas6UtFTbjKohgqBs8=

响应详解：

根据规范，在服务器接收到 websocket 握手请求时，如果支持客户端对应 WebSocket 协议版本时，同样需要返回Upgrade: websocket和Connection: Upgrade响应头，并且返回对应的Sec-WebSocket-Accept响应头。

Sec-WebSocket-Accept的值通过握手请求中的Sec-WebSocket-Key计算出来，计算公式为：

将 Sec-WebSocket-Key 跟 258EAFA5-E914-47DA-95CA-C5AB0DC85B11 拼接。
通过 SHA1 计算出摘要，并转成 base64 字符串。

伪代码：

base64(sha1(`${Sec - WebSocket - Key}258EAFA5-E914-47DA-95CA-C5AB0DC85B11`));

通讯格式

在握手完成之后即可开始双向通讯了，通讯报文格式如下：

 0                   1                   2                   3
 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-------+-+-------------+-------------------------------+
|F|R|R|R| opcode|M| Payload len |    Extended payload length    |
|I|S|S|S|  (4)  |A|     (7)     |             (16/64)           |
|N|V|V|V|       |S|             |   (if payload len==126/127)   |
| |1|2|3|       |K|             |                               |
+-+-+-+-+-------+-+-------------+ - - - - - - - - - - - - - - - +
|     Extended payload length continued, if payload len == 127  |
+ - - - - - - - - - - - - - - - +-------------------------------+
|                               |Masking-key, if MASK set to 1  |
+-------------------------------+-------------------------------+
| Masking-key (continued)       |          Payload Data         |
+-------------------------------- - - - - - - - - - - - - - - - +
:                     Payload Data continued ...                :
+ - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - +
|                     Payload Data continued ...                |
+---------------------------------------------------------------+

FIN: 占 1 个 bit

0：不是消息的最后一个分片

1：是消息的最后一个分片
RSV1, RSV2, RSV3：各占 1 个 bit

一般情况下全为 0。当客户端、服务端协商采用 WebSocket 扩展时，这三个标志位可以非0，且值的含义由扩展进行定义。
Opcode: 4 个 bit

%x0：表示一个延续帧。当 Opcode 为 0 时，表示本次数据传输采用了数据分片，当前收到的数据帧为其中一个数据分片；

%x1：表示这是一个文本帧（frame）；

%x2：表示这是一个二进制帧（frame）；

%x3-7：保留的操作代码，用于后续定义的非控制帧；

%x8：表示连接断开；

%x9：表示这是一个 ping 操作；

%xA：表示这是一个 pong 操作；

%xB-F：保留的操作代码，用于后续定义的控制帧。
Mask: 1 个 bit

表示是否要对数据载荷进行掩码异或操作。

0：否

1：是
Payload length: 7bit or 7 + 16bit or 7 + 64bit

表示传输数据的长度

当 length == [0,126)：数据的长度为 length 字节；

当 length == 126：后续 2 个字节代表一个 16 位的无符号整数，该无符号整数的值为数据的长度；

当 length == 127：后续 8 个字节代表一个 64 位的无符号整数（最高位为 0），该无符号整数的值为数据的长度。

这么定义的目的是在传输数据量小的时候可以节省网络传输开销。
Masking-key: 0 or 4bytes

当 Mask 为 1，则携带了 4 字节的 Masking-key；

当 Mask 为 0，则没有 Masking-key。

掩码的作用并不是为了防止数据泄密，而是为了防止早期版本的协议中存在的代理缓存污染攻击（proxy cache poisoning attacks）等问题。
Payload Data: 传输的数据

掩码算法

在前面可以看到mask和mask key，当mask为 1 时表示数据需要通过掩码处理，并且在报文中会带上一个 4 个字节长度的mask key，掩码算法为：

originalData 作为原始的 Payload Data 数据，类型是[]byte
transformedData 作为掩码处理后的数据，类型是[]byte
key 作为 mask key，类型是[]byte
i作为 originalData 读取的下标
j作为 key 读取的下标，公式为：i % 4
transformedData[i] = originalData[i] ^ key[j]

完整示例，java 版：

public static void mask(byte[] key,byte[] data){
    for (int i = 0; i < data.length; i++) {
        int j = i%4;
        data[i] = (byte) (data[i]^key[j]);
    }
}

附录

最后，厚颜无耻的推荐一下我的开源项目，一个用 netty 开发的 websocket 服务器：https://github.com/monkeyWie/simple-websocket-server，感兴趣的童鞋可以看看。
